Kombiinstrument MAN Reparatur: Professionelle Instandsetzung für MAN TGA, TGL, TGM, MAN TGS, MAN TGX

Was ist das Kombiinstrument MAN?

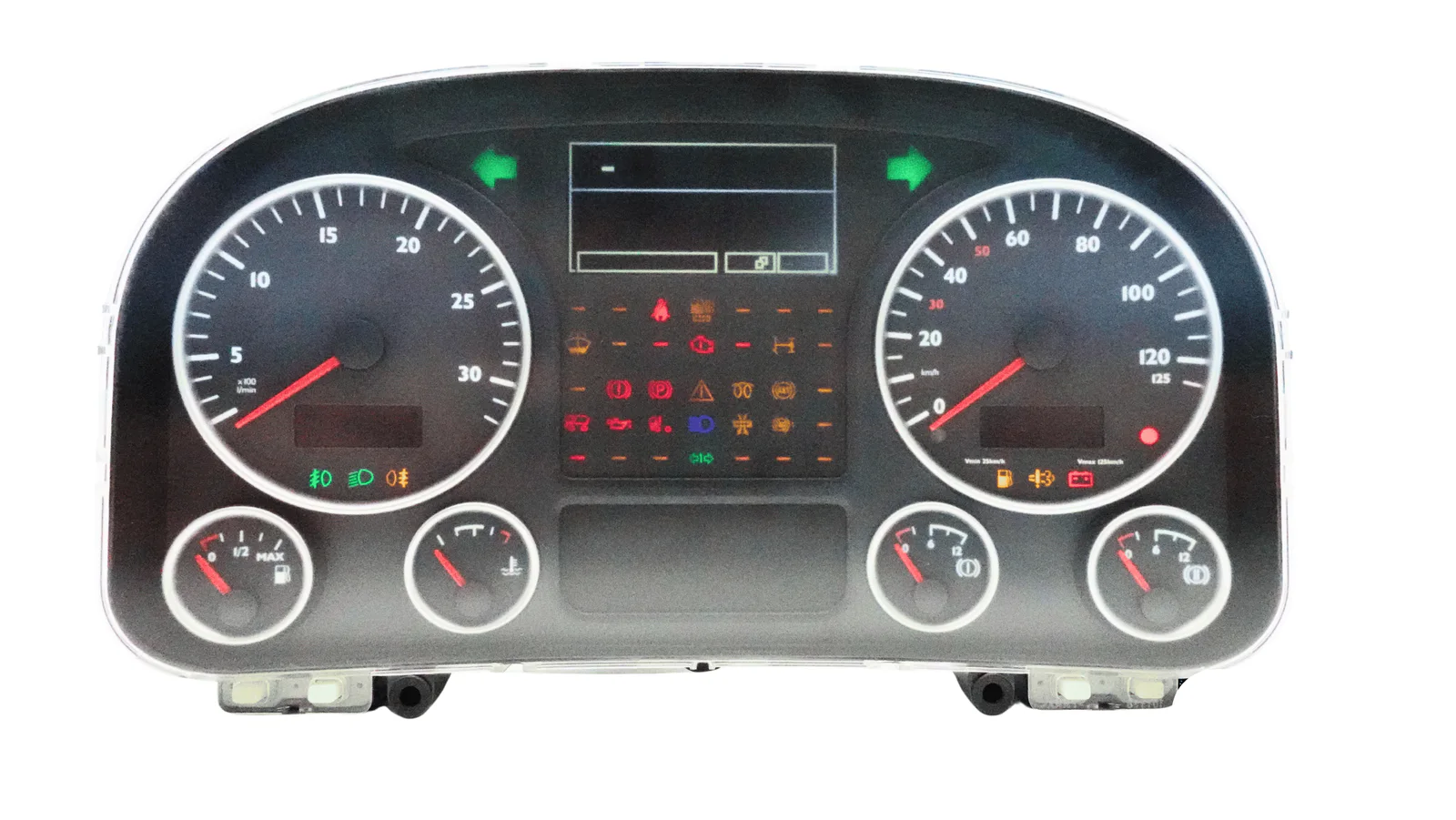

Das Kombiinstrument, oft auch als Tachometer oder Armaturenbrett bezeichnet, ist die zentrale Anzeigeeinheit in Nutzfahrzeugen von MAN. Es dient als primäre Schnittstelle zwischen dem Fahrer und den essenziellen Systemen des Fahrzeugs. In Modellen wie dem MAN TGA, MAN TGL, MAN TGM, MAN TGS und MAN TGX liefert es alle fahrkritischen Informationen auf einen Blick. Dazu gehören Geschwindigkeitsanzeige, Drehzahlmesser, Kraftstoffstand, Temperaturanzeigen, Warnleuchten und diverse Statusmeldungen. Eine einwandfreie Funktion des Kombiinstruments ist nicht nur für den Fahrkomfort, sondern vor allem für die Betriebssicherheit und die Einhaltung gesetzlicher Vorschriften unerlässlich. Bei einem Defekt kann dies zu erheblichen Einschränkungen im Fahrbetrieb führen und im schlimmsten Fall sogar die Verkehrssicherheit gefährden. Die präzise Anzeige von Daten wie Geschwindigkeit und Drehzahl ist entscheidend für eine effiziente und sichere Fahrt, insbesondere im gewerblichen Güter- und Personenverkehr.

Technische Funktion und Aufbau des Kombiinstruments

Das Kombiinstrument eines MAN-Nutzfahrzeugs ist ein hochkomplexes elektronisches Bauteil, das eine Vielzahl von Sensordaten verarbeitet und visualisiert. Es empfängt Informationen über den CAN-Bus (Controller Area Network) von verschiedenen Steuergeräten im Fahrzeug, wie dem Motorsteuergerät, dem Getriebesteuergerät oder dem ABS/ESP-System. Diese Daten werden intern verarbeitet und über analoge Zeigerinstrumente sowie digitale Displays dem Fahrer präsentiert. Moderne Kombiinstrumente verfügen über Mikrocontroller, Speicherbausteine und spezielle Treiber für die Ansteuerung der Anzeigen und der Hintergrundbeleuchtung. Die Zuverlässigkeit dieser Komponenten ist entscheidend, da sie extremen Bedingungen wie Temperaturschwankungen, Vibrationen und elektromagnetischen Störungen standhalten müssen. Eine präzise Kalibrierung und eine robuste Bauweise sind daher Standard, um eine lange Lebensdauer und genaue Anzeigen zu gewährleisten. Die interne Software des Kombiinstruments ist zudem für die Diagnose und Fehleranzeige verantwortlich, was bei der Wartung und Reparatur von großer Bedeutung ist.

Häufige Symptome eines defekten Kombiinstruments

Ein defektes Kombiinstrument kann sich durch eine Reihe von Symptomen bemerkbar machen, die den Fahrbetrieb erheblich beeinträchtigen können. Die frühzeitige Erkennung dieser Anzeichen ist wichtig, um größere Schäden oder gefährliche Situationen zu vermeiden. Zu den häufigsten Symptomen gehören:

• Ausfall von Anzeigen: Einzelne oder alle Analoganzeigen (Tacho, Drehzahlmesser, Tankanzeige, Temperaturanzeige) funktionieren nicht mehr oder zeigen falsche Werte an.
• Pixelfehler im Display: Das Display zeigt fehlende Pixel, Streifen oder ganze Bereiche sind ausgefallen, was die Lesbarkeit von wichtigen Informationen erschwert oder unmöglich macht.
• Kompletter Displayausfall: Das Display bleibt komplett dunkel, es wird kein Bild mehr angezeigt.
• Probleme mit der Hintergrundbeleuchtung: Die Beleuchtung des Kombiinstruments ist defekt, was dazu führt, dass das Display oder die Skalen bei Dunkelheit nicht mehr ablesbar sind.
• Sporadische Ausfälle: Das Kombiinstrument fällt zeitweise aus und funktioniert dann wieder, oft in Abhängigkeit von Temperatur oder Vibrationen.
• Fehlermeldungen: Das System zeigt unplausible Fehlermeldungen an, die nicht mit dem tatsächlichen Zustand des Fahrzeugs übereinstimmen.
• Batterieentladung: In seltenen Fällen kann ein defektes Kombiinstrument auch zu einer schleichenden Entladung der Fahrzeugbatterie führen.

Diese Symptome weisen auf interne Defekte hin, die eine professionelle Reparatur erforderlich machen. Ein Ignorieren dieser Anzeichen kann nicht nur die Sicherheit beeinträchtigen, sondern auch zu Folgeschäden an anderen elektronischen Komponenten des Fahrzeugs führen.

Spezifische Fehlercodes und ihre Bedeutung

Die Diagnose eines defekten Kombiinstruments wird oft durch spezifische Fehlerbilder erleichtert, die direkt auf die Art des Problems hinweisen. Die Revonik GmbH ist spezialisiert auf die Behebung dieser gängigen Fehler:

PIXEL: Pixelfehler im Display — einzelne Zeilen oder Bereiche ausgefallen

Dieser Fehler ist einer der häufigsten und äußert sich durch fehlende oder flackernde Pixel im LCD-Display. Dies kann dazu führen, dass wichtige Informationen wie Kilometerstand, Uhrzeit oder Warnsymbole nicht mehr vollständig oder gar nicht mehr angezeigt werden. Ursache sind oft alternde oder defekte Flachbandkabel und Kontaktierungen innerhalb des Displays.

DISPLAY_AUS: Display komplett ausgefallen — kein Bild

Wenn das Display vollständig dunkel bleibt und keinerlei Informationen mehr anzeigt, spricht man von einem kompletten Displayausfall. Dies kann durch einen Defekt der Displayeinheit selbst, der Ansteuerelektronik oder der Stromversorgung verursacht werden. Eine Reparatur ist hier dringend notwendig, da der Fahrer keinerlei visuelle Rückmeldung vom System erhält.

BELEUCHTUNG: Hintergrundbeleuchtung defekt — Display dunkel

Ein Defekt der Hintergrundbeleuchtung führt dazu, dass das Display oder die Skalen bei schlechten Lichtverhältnissen oder in der Nacht nicht mehr ablesbar sind, obwohl das Display selbst noch funktioniert. Dies beeinträchtigt die Fahrsicherheit erheblich, da der Fahrer wichtige Informationen nicht erkennen kann. Oft sind hier die verbauten Leuchtmittel (Glühlampen oder LEDs) oder deren Ansteuerung defekt.

ANALOG_AUS: Analoganzeigen (Tacho, Drehzahl) ausgefallen

Dieser Fehler betrifft die klassischen Zeigerinstrumente für Geschwindigkeit, Drehzahl, Tankinhalt oder Temperatur. Wenn diese Anzeigen keine Bewegung mehr zeigen oder falsche Werte liefern, liegt ein Defekt in der Ansteuerelektronik der Schrittmotoren oder den Sensoreingängen vor. Eine korrekte Funktion dieser Anzeigen ist für die Fahrzeugführung und die Einhaltung von Geschwindigkeitsbegrenzungen unerlässlich.

Kompatible Fahrzeugmodelle

Die Reparaturdienstleistung der Revonik GmbH für MAN Kombiinstrumente deckt eine breite Palette von gängigen MAN Nutzfahrzeugmodellen ab. Dies stellt sicher, dass viele Kunden von dieser professionellen Instandsetzung profitieren können. Zu den kompatiblen Modellen gehören:

• MAN TGA
• MAN TGL
• MAN TGM
• MAN TGS
• MAN TGX

Diese Modelle sind im gewerblichen Bereich weit verbreitet und stellen das Rückgrat vieler Transport- und Logistikunternehmen dar. Ein funktionierendes Kombiinstrument ist für den reibungslosen Betrieb dieser Fahrzeuge von entscheidender Bedeutung.

Teilenummern für MAN Kombiinstrumente

Um eine präzise Zuordnung und eine erfolgreiche Reparatur zu gewährleisten, ist die Kenntnis der spezifischen Teilenummer Ihres MAN Kombiinstruments unerlässlich. Die Revonik GmbH repariert unter anderem die folgenden OEM-Teilenummern:

Teilenummer (OEM)
81.27920-7010
81.27920-7011
81.27920-7012

Bitte vergleichen Sie die Teilenummer Ihres defekten Kombiinstruments mit den hier gelisteten Nummern, um sicherzustellen, dass Ihr Gerät für eine Reparatur in Frage kommt. Sollten Sie eine andere Teilenummer haben, kontaktieren Sie uns bitte, um die Reparaturmöglichkeiten zu besprechen.

Der Reparaturprozess bei der Revonik GmbH

Die Revonik GmbH bietet einen transparenten und effizienten Reparaturprozess für Ihr defektes MAN Kombiinstrument. Unser Ziel ist es, Ihnen eine schnelle und kostengünstige Lösung anzubieten, die die volle Funktionalität Ihres Geräts wiederherstellt. Der Ablauf gestaltet sich wie folgt:

1. Kontaktaufnahme und Fehlerbeschreibung: Sie kontaktieren uns und beschreiben den Defekt Ihres Kombiinstruments. Idealerweise halten Sie die Teilenummer und das Fahrzeugmodell bereit.
2. Einsendung des Geräts: Sie senden uns Ihr defektes Kombiinstrument sicher verpackt zu. Bitte beachten Sie die Hinweise zum Versand, um Transportschäden zu vermeiden.
3. Eingangsprüfung und Diagnose: Nach Erhalt wird Ihr Gerät einer umfassenden Eingangsprüfung unterzogen. Dabei werden alle Funktionen getestet und der genaue Fehler diagnostiziert. Für diese Prüfung fällt eine Prüfpauschale von 69,00 € brutto an.
4. Reparatur und Austausch defekter Komponenten: Unsere erfahrenen Techniker reparieren den Defekt mit modernster Ausrüstung. Dabei werden ausschließlich hochwertige Ersatzteile verwendet, um eine dauerhafte Funktion zu gewährleisten. Wir beheben die spezifischen Fehler wie Pixelfehler, Displayausfälle oder Probleme mit der Hintergrundbeleuchtung und den Analoganzeigen.
5. Funktionsprüfung und Qualitätssicherung: Nach der Reparatur durchläuft das Kombiinstrument eine strenge Endprüfung auf einem speziellen Prüfstand. Hierbei werden alle Funktionen unter realitätsnahen Bedingungen getestet, um die einwandfreie Funktion sicherzustellen.
6. Rückversand: Nach erfolgreicher Reparatur und Prüfung senden wir Ihnen Ihr instandgesetztes Kombiinstrument zurück. Die Versandkosten betragen 14,90 € inkl. MwSt.

Reparaturdauer und Gewährleistung: Die Standardreparatur dauert in der Regel 2–4 Werktage. Für besonders eilige Fälle bieten wir eine Express-Reparatur innerhalb von 48 Stunden gegen Aufpreis an, die jedoch nur für Standardfehler verfügbar ist. Auf alle durchgeführten Reparaturen erhalten Sie eine Gewährleistung von 24 Monaten. Unser Service ist Plug & Play, das bedeutet, Sie können das reparierte Gerät direkt nach Erhalt wieder in Ihr Fahrzeug einbauen, ohne dass eine weitere Codierung oder Anpassung notwendig ist.

Warum Reparatur statt Neukauf?

Die Entscheidung zwischen einer Reparatur und dem Neukauf eines Kombiinstruments ist oft eine Frage der Kosten, der Verfügbarkeit und der Nachhaltigkeit. Eine professionelle Reparatur durch die Revonik GmbH bietet hierbei erhebliche Vorteile:

• Kostenersparnis: Die Reparatur eines defekten Kombiinstruments ist in den meisten Fällen deutlich günstiger als der Kauf eines Neuteils. Originale Ersatzteile sind oft sehr teuer und können die Wirtschaftlichkeit einer Reparatur in Frage stellen. Durch die Instandsetzung sparen Sie bares Geld, ohne Kompromisse bei der Qualität eingehen zu müssen.
• Nachhaltigkeit: Durch die Reparatur tragen Sie aktiv zum Umweltschutz bei. Es werden weniger Ressourcen für die Produktion neuer Teile verbraucht und Elektroschrott vermieden. Dies ist ein wichtiger Beitrag zu einer Kreislaufwirtschaft und schont wertvolle Rohstoffe.
• Werterhalt des Fahrzeugs: Ein voll funktionsfähiges Kombiinstrument trägt zum Werterhalt Ihres MAN Nutzfahrzeugs bei. Ein Defekt kann den Wiederverkaufswert mindern, während eine professionelle Reparatur die Originalität und Funktionalität des Fahrzeugs bewahrt.
• Schnelle Verfügbarkeit: Insbesondere bei älteren Fahrzeugmodellen kann die Beschaffung eines neuen Kombiinstruments schwierig oder mit langen Lieferzeiten verbunden sein. Eine Reparatur ist oft schneller realisierbar und minimiert die Ausfallzeiten Ihres Fahrzeugs.
• Qualität und Gewährleistung: Die Revonik GmbH verwendet bei der Reparatur hochwertige Ersatzteile und bietet eine 24-monatige Gewährleistung auf die durchgeführten Arbeiten. Sie erhalten ein instandgesetztes Gerät, das den Originalspezifikationen entspricht oder diese sogar übertrifft.
• Plug & Play: Nach der Reparatur ist Ihr Kombiinstrument sofort einsatzbereit. Es ist keine aufwendige Codierung oder Anpassung an das Fahrzeug notwendig, was Ihnen Zeit und zusätzliche Kosten erspart.

Häufig gestellte Fragen (FAQ)

1. Wie lange dauert die Reparatur meines MAN Kombiinstruments?

Die Standardreparatur dauert in der Regel 2–4 Werktage. Für dringende Fälle bieten wir eine Express-Reparatur innerhalb von 48 Stunden gegen Aufpreis an, die jedoch nur für Standardfehler verfügbar ist.

2. Was kostet die Reparatur und welche Kosten fallen zusätzlich an?

Für die Eingangsprüfung und Diagnose fällt eine Prüfpauschale von 69,00 € brutto an. Die Kosten für die eigentliche Reparatur variieren je nach Defekt und werden Ihnen nach der Diagnose mitgeteilt. Der Rückversand kostet 14,90 € inkl. MwSt.

3. Erhalte ich eine Garantie auf die Reparatur?

Ja, auf alle von der Revonik GmbH durchgeführten Reparaturen erhalten Sie eine umfassende Gewährleistung von 24 Monaten.

4. Muss das Kombiinstrument nach der Reparatur neu codiert werden?

Nein, unser Service ist Plug & Play. Das bedeutet, Sie können das reparierte Kombiinstrument direkt nach Erhalt wieder in Ihr Fahrzeug einbauen, ohne dass eine weitere Codierung oder Anpassung notwendig ist.

5. Welche MAN Modelle werden für die Kombiinstrument-Reparatur unterstützt?

Wir reparieren Kombiinstrumente für die Modelle MAN TGA, MAN TGL, MAN TGM, MAN TGS und MAN TGX. Bitte prüfen Sie die Teilenummer Ihres Geräts, um die Kompatibilität sicherzustellen.
